Manejo medios audiovisuales

Video Compuesto es un formato de transmisión de señales de video analógicas. Se denomina “compuesto” porque combina todas las señales de video (luminancia, crominancia y sincronización) en una sola señal. Utiliza un cable con tres conectores de colores (rojo, blanco y amarillo) para transmitir señales de video y audio. El conector amarillo se utiliza para la señal de video, mientras que los conectores rojo y blanco se utilizan para el audio estéreo. Es una conexión común en dispositivos como reproductores de DVD, consolas de videojuegos y televisores.

También llamado separate-video, s-vhs, o minidin4. La conexión S-Video transmite señales de vídeo separadas en luminancia (brillo) y crominancia (color) a través de un cable con un conector de 4 pines. Aunque ofrece una calidad de imagen mejor que la conexión RCA, ha sido en gran medida reemplazada por conexiones digitales como HDMI.

La conexión VGA es una interfaz analógica utilizada principalmente para conectar computadoras a monitores o proyectores. Utiliza un conector Dsub-15 con 15 pines y transmite señales de video RGB (rojo, verde, azul) junto con señales de sincronización.

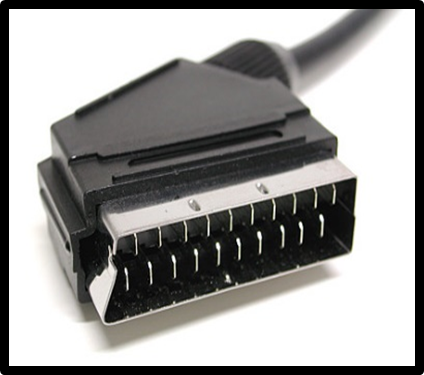

SCART es un tipo de conector de 21 pines que se utiliza para conectar dispositivos de audio y video. También es conocido como Euroconector debido a su popularidad en Europa. Fue introducido en los años 70 y se convirtió en el estándar para la conexión de equipos de audio y video en muchos países europeos.

La conexión YUV, también conocida como componente, es una conexión de vídeo analógica que divide la señal en tres canales utiliza tres cables separados: El verde lleva el brillo, y el rojo y el azul llevan la crominancia (el color). Esta conexión proporciona una calidad de imagen superior a la de video compuesto al separar las señales de color y luminancia.

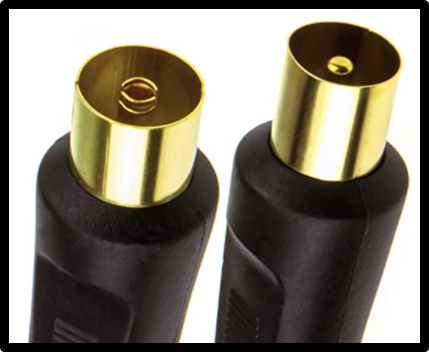

Coaxial RF (Radio Frecuencia) es un tipo de conexión que se utiliza para transmitir señales de radiofrecuencia, y es comúnmente empleado para señales de televisión y servicios de banda ancha. Este tipo de conexión es una de las formas más antiguas de transmisión de señales de televisión y todavía se usa ampliamente debido a su eficacia y robustez.

El cable coaxial está diseñado con una estructura concéntrica, donde hay un conductor central (núcleo) rodeado por un aislamiento dieléctrico, una malla metálica o blindaje, y una cubierta exterior. Este diseño ayuda a proteger la señal contra interferencias electromagnéticas externas.

Los conectores más comunes para cables coaxiales RF son los conectores F y los conectores BNC. Los BNC aseguran una conexión firme y una buena transmisión de la señal.

El conector Jack, también conocido como conector de audio analógico, es un tipo de conector eléctrico utilizado comúnmente para la transmisión de señales de audio analógicas tanto en mono como en estereo. Se encuentra en una amplia gama de dispositivos, desde instrumentos musicales y equipos de audio hasta teléfonos inteligentes y computadoras.

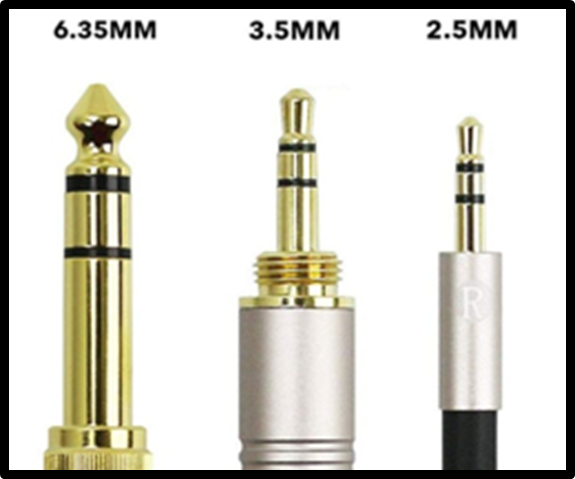

Existen diferentes tipos de conectores Jack, que se clasifican principalmente por su tamaño y el número de conductores que tienen:

• Conector Jack de 2,5 mm: El más pequeño de los conectores Jack, comúnmente utilizado en auriculares y micrófonos miniatura.
• Conector Jack de 3,5 mm: El tipo de conector Jack más común, utilizado en una amplia variedad de dispositivos, como auriculares, altavoces, teléfonos inteligentes y reproductores de música portátiles.
• Conector Jack de 6,35 mm: También conocido como conector Jack de 1/4 de pulgada, este tipo de conector se usa generalmente en instrumentos musicales, equipos de audio profesionales y algunos auriculares de alta gama.

Si bien el conector jack puede transportar señales de video analógicas, su uso en este ámbito no es tan común como en la transmisión de audio. Esto se debe a la aparición de otros conectores diseñados específicamente para video.

El más utilizado para audio profesional, se utiliza sobre todo para módulos de sonido de estudio, micrófonos, y aparatos de alta gama para uso doméstico, también para equipos de iluminación de gran tamaño. Consiste en un conector de 3 pines que transmite una señal de audio.  Transmiten señales balanceadas.

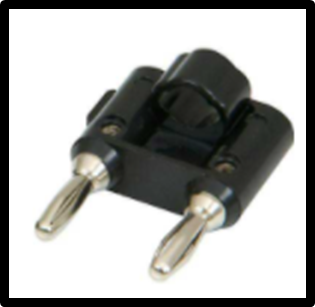

Se usan para conectar de manera segura los cables de audio a amplificadores, altavoces y otros equipos. Los cables que usan los estos conectores se mantienen en su lugar gracias a unos tornillos, en vez de soldaduras.

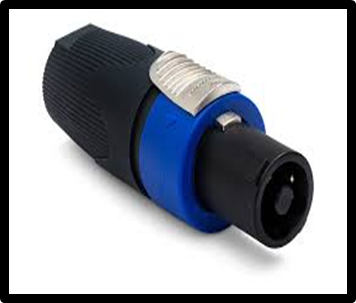

Empleado para conectar amplificadores y altavoces. Cada conector speakon está diseñado con un sistema de boqueo y admite conexiones con soldadura o mediante tornillos. Los machos siempre se encuentran en el cable, con conectores idénticos a ambos lados, y las hembras en los paneles de conexión. Los conectores speakon están completamente protegidos y blindados de la manipulación accidental del usuario y son capaces de soportar muy altas potencias.

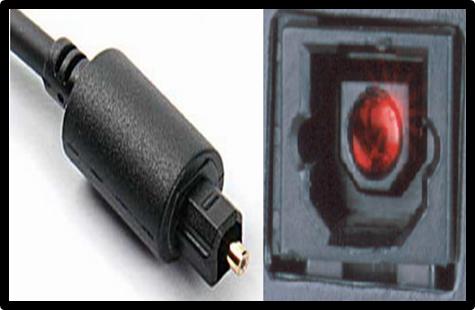

Es un estándar de conexión de fibra óptica creado por Toshiba en 1983, utilizado principalmente para conectar equipos de audio mediante señales ópticas.

Tiene los inconvenientes propios del cable de fibra óptica, como que la longitud máxima es de 10 metros, y que se pueden producir cortes de señal si se presiona o se dobla el cable. Cabe resaltar que no se trata de un cable de fibra óptica como el de implementar redes.

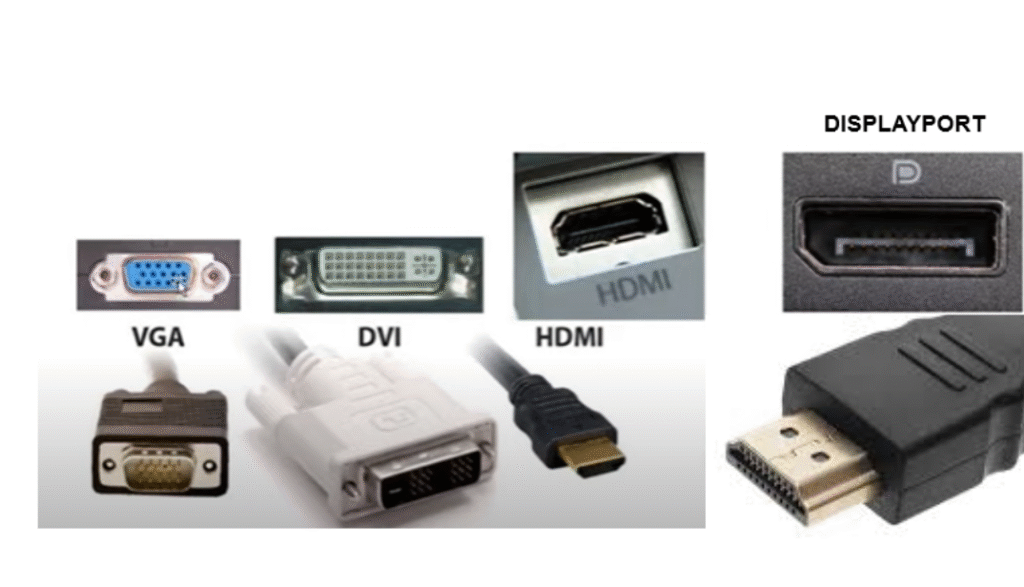

HDMI (High-Definition Multimedia Interface) es una interfaz de audio y video completamente digital utilizada para transmitir datos de video de alta definición y audio multicanal. Desde su introducción en 2003, HDMI se ha convertido en el estándar de facto para la conexión de dispositivos multimedia debido a su capacidad para transmitir señales de alta calidad y su facilidad de uso.

Soporta resoluciones de video desde estándar (SD) hasta alta definición (HD) y ultra alta definición (UHD), incluyendo 4K y 8K. También soporta audio de alta calidad, incluyendo formatos de audio envolvente.

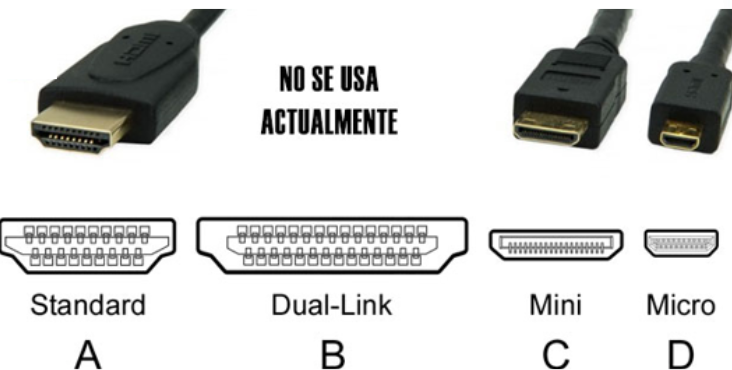

Tipos de Conectores HDMI:

• HDMI Tipo A (Estándar):  El tipo más común con 19 pines, utilizado en la mayoría de televisores, monitores, reproductores de Blu-ray, consolas de videojuegos, y otros dispositivos multimedia.
• HDMI Tipo B (Dual Link): Diseñado para resoluciones más altas, pero nunca fue ampliamente adoptado debido al desarrollo de versiones de HDMI con mayor capacidad.
• HDMI Tipo C (Mini HDMI): Más pequeño que el tipo A, utilizado principalmente en dispositivos portátiles como cámaras y tabletas.
• HDMI Tipo D (Micro HDMI): Aún más pequeño que el tipo C, utilizado en dispositivos aún más compactos como algunos smartphones y cámaras digitales.

La conexión DisplayPort digital se puede comparar con la conexión HDMI, debido a que se utiliza para la transmisión de datos digitales de audio e imagen. A diferencia que la conexión HDMI, no tiene licencia. Otra ventaja del DisplayPort es que el conector dispone de una pestaña para encajarlo y evitar que pueda desenchufarse de forma involuntaria.

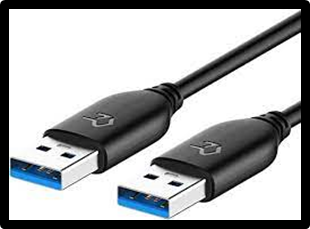

USB – A

Una conexión tipo USB A (o conector USB Tipo A) es el conector estándar y más común de la familia USB. Es el que normalmente encontramos en computadoras, laptops, televisores, consolas y cargadores.

USB – B:  Este tipo de conector es usado principalmente, para conectar a periféricos como impresoras o escáneres. En algunos periféricos, solo se emplea para aportar alimentación.

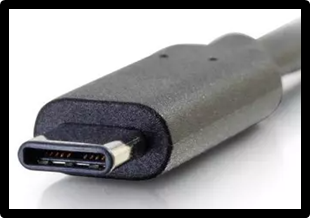

USB-C

La conexión USB-C es ahora la conexión estándar en muchos dispositivos, dado que combina datos, suministro de corriente y transmisión de imágenes en una única conexión. Además, trabaja con un rendimiento de hasta 10 Gigabit/s, por lo que es claramente más rápida que una conexión USB 3.0 convencional. Es probable que en algunos años incluso reemplace la conexión HDMI.

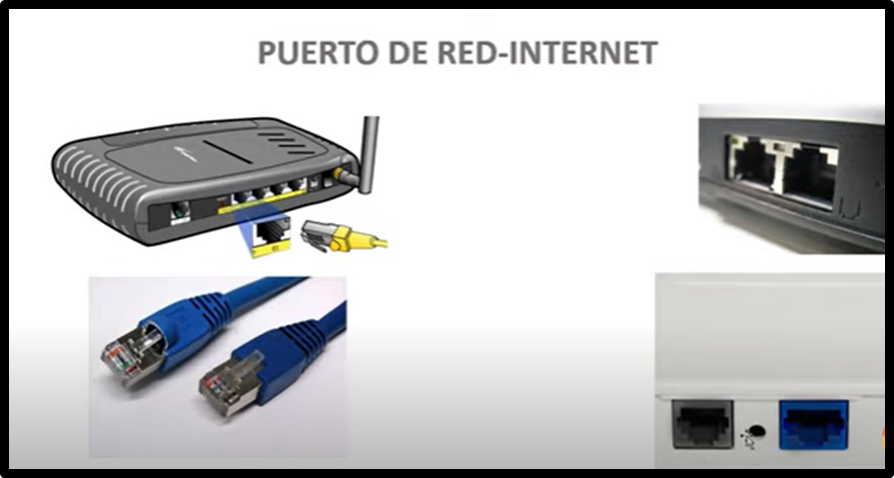

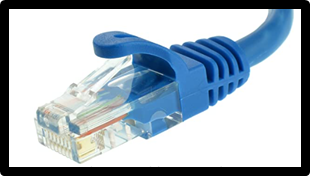

El RJ45 es un conector físico estándar que se utiliza principalmente para redes de datos. Es el conector más común en los cables Ethernet, los cuales permiten la conexión a internet y a redes locales (LAN).

Utilizado en las redes de telefonía. Tiene 4 contactos centrales, aunque normalmente se usan sólo dos.

Tecnología que permite la interconexión inalámbrica de dispositivos electrónicos. Los dispositivos habilitados con wifi (talescomo ordenadores personales, teléfonos, televisores, etc..) Pueden conectarse entre sí o a internet a través de un punto de acceso de red inalámbrica.

Existen diverso tipos de WIFI, basados cada uno de ellos en un estandar IEEE 802.11

El Bluetooth es una tecnología inalámbrica que permite la transferencia de datos y la conexión de dispositivos de manera rápida y sin necesidad de cables, ideal para periféricos y audio, como audífonos, teclados, ratones, altavoces, teléfonos, relojes inteligentes y hasta automóviles.

USB

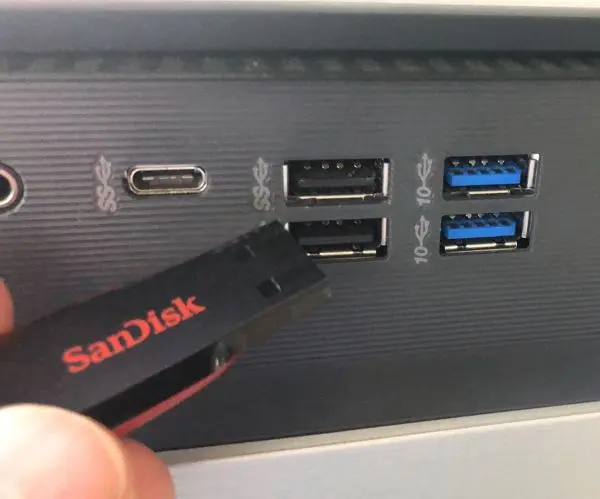

Una unidad USB, también denominada unidad Flash, lápiz o pincho de memoria, es un pequeño dispositivo portátil que se inserta en el puerto USB del ordenador. Normalmente, las unidades USB se utilizan para almacenamiento, copia de seguridad de datos y transferencia de archivos entre dispositivos.

FIREWIRE

Desarrollado por APLE. La interfaz multiplataforma IEEE 1394, también conocida como firewire, igual que el usb se utiliza para transportar información digital de datos, vídeo y audio de forma bidireccional entre diversos dispositivos, por ejemplo, entre cámaras de vídeo o tarjetas de sonido y el ordenador pc, etc
